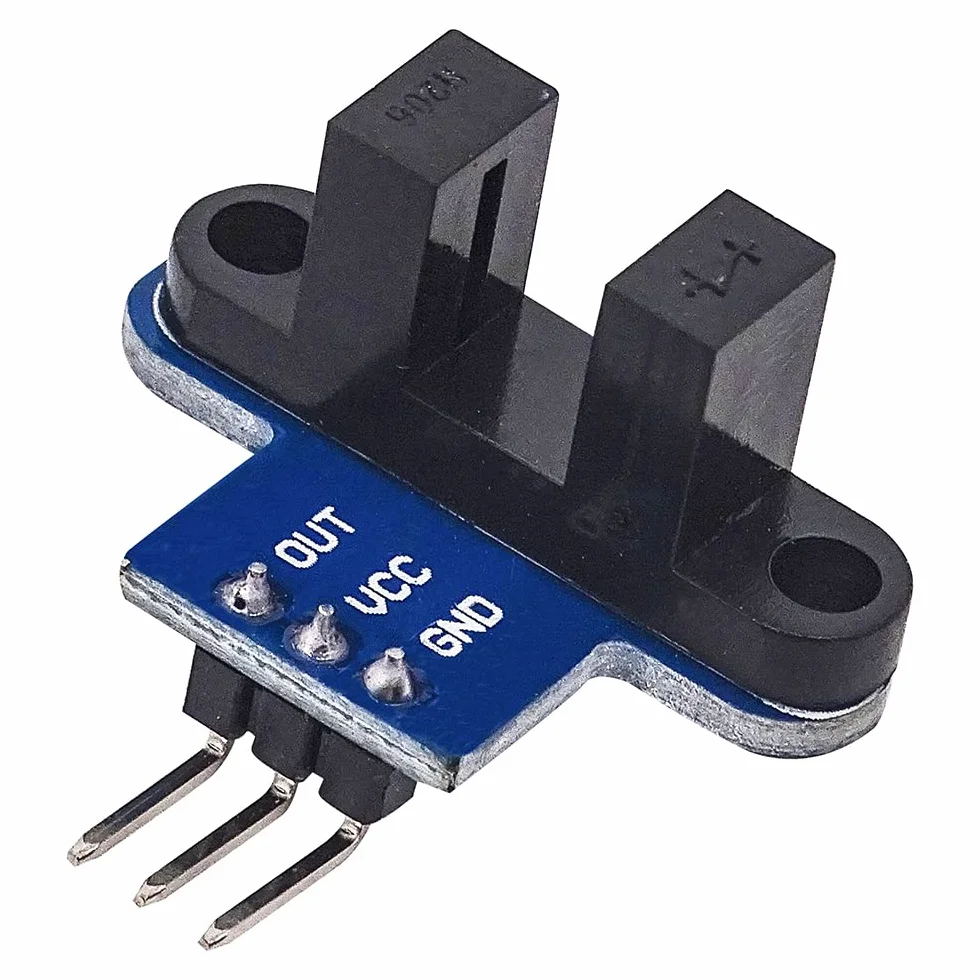

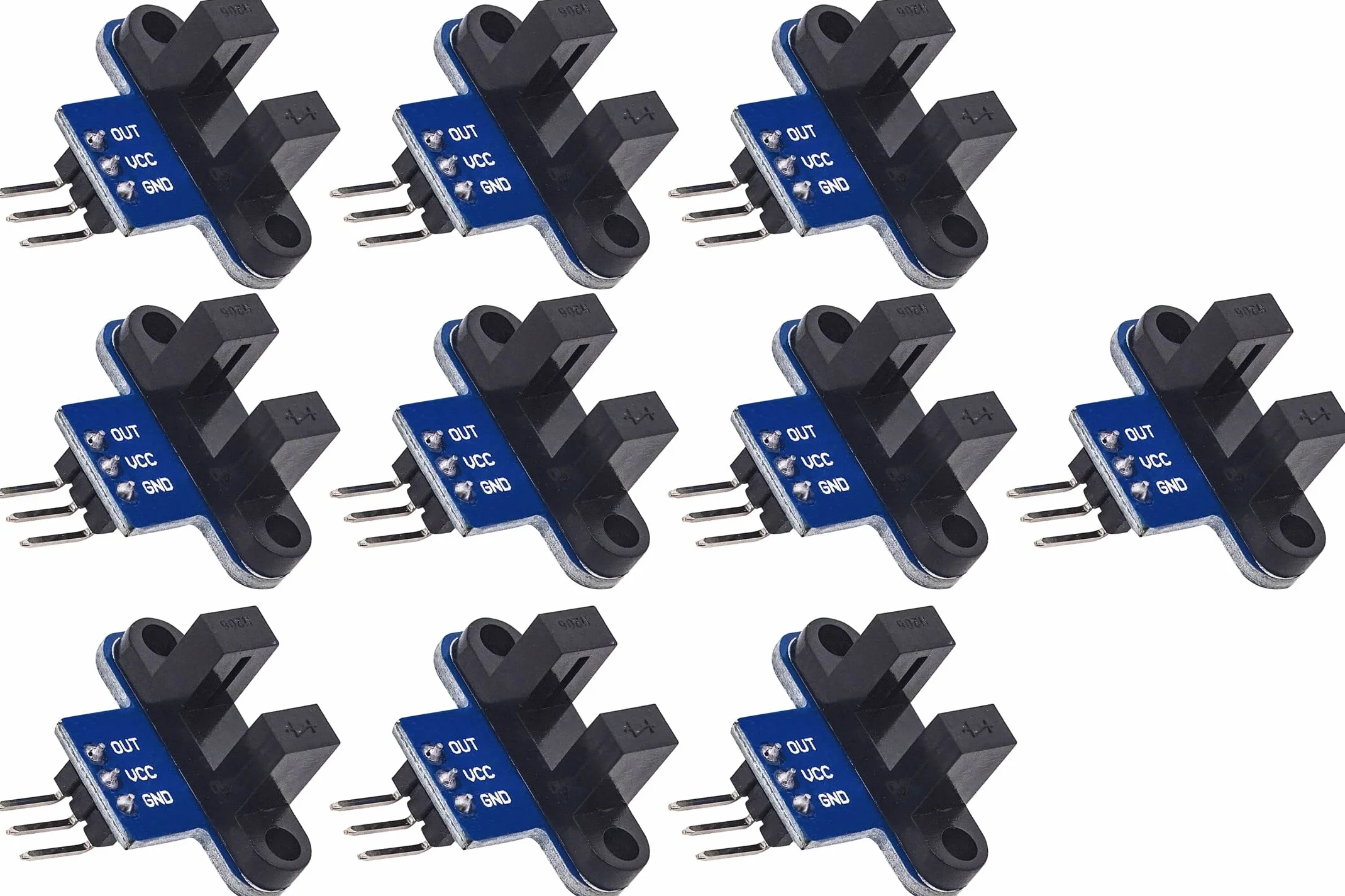

10 Piezas Optoacoplador de detección de Sensor de medición de Velocidad óptica ranurado infrarrojo IR

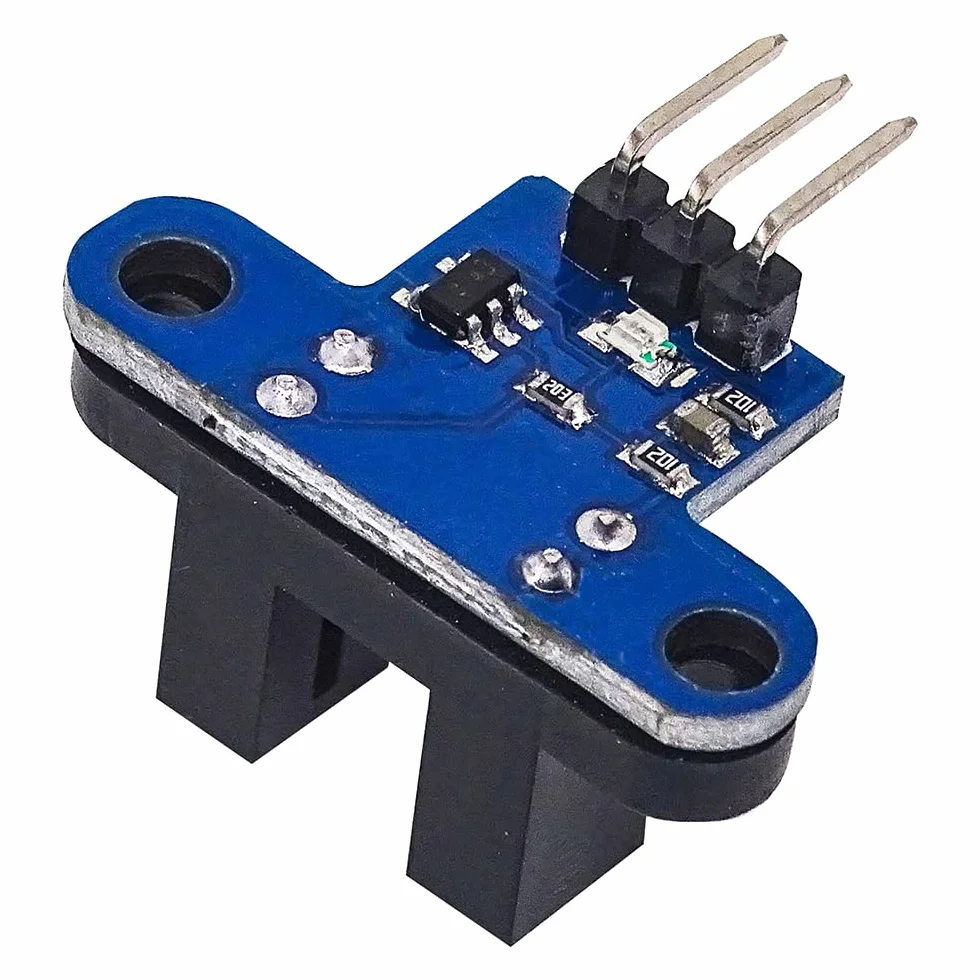

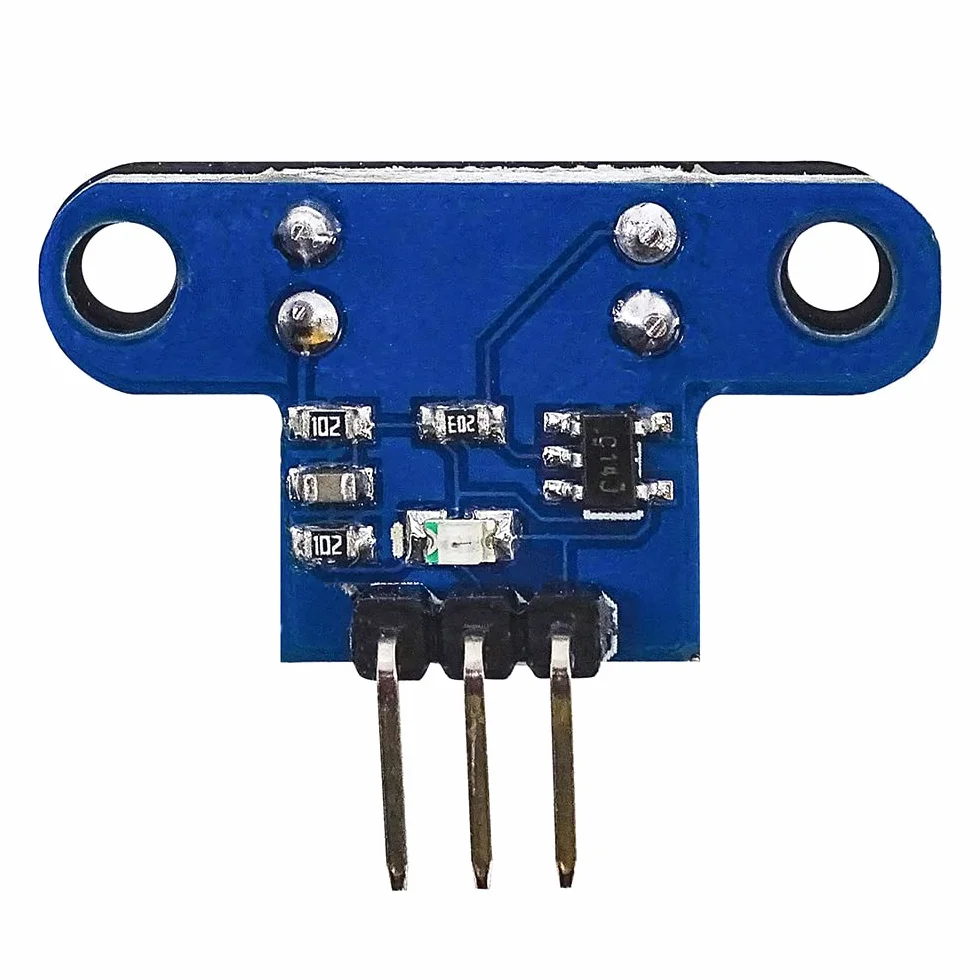

- 【VELOCIDAD OPCIONAL IR】☆☆☆Módulo de optoacoplador de detección de sensor de medición de velocidad óptica ranurada por infrarrojos. El sensor fotoeléctrico tipo ranura está compuesto por un diodo emisor de luz infrarroja y un fototransistor NPN con un ancho de ranura de 5,9 mm. Siempre que el objeto no transparente pase a través del tipo de ranura, se puede activar (utilizar con la rueda de código del automóvil de la tienda) para generar un nivel bajo de TTL.

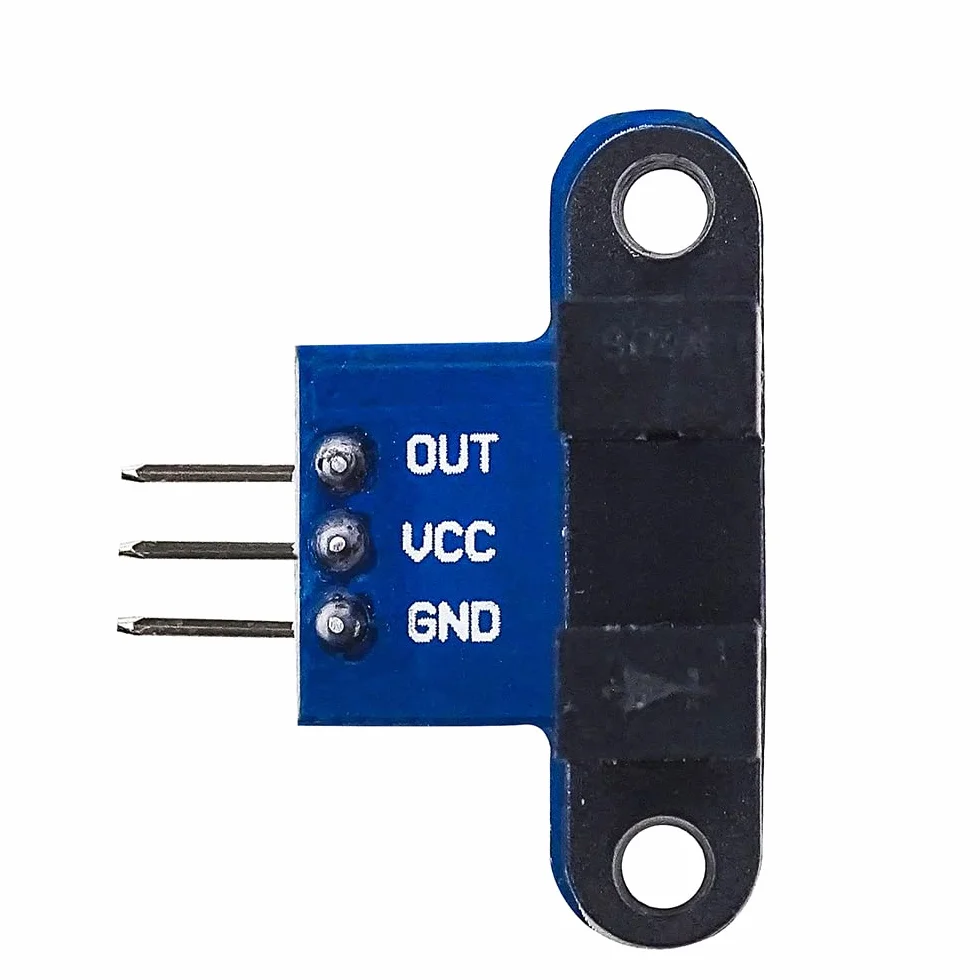

- 【Especificaciones】✔Voltaje de funcionamiento: 3,3 V-5 V✔Forma de salida: salida de salida de interruptor digital (0 y 1)✔Cuando VCC y GND están conectados, el indicador de señal del módulo estará encendido. ✔Al bloquear, la salida OUT es baja y el indicador de señal está apagado. ✔ El módulo OUT se puede conectar al relé para formar un interruptor de límite y otras funciones, y también se puede conectar al módulo de zumbador activo para formar una alarma.

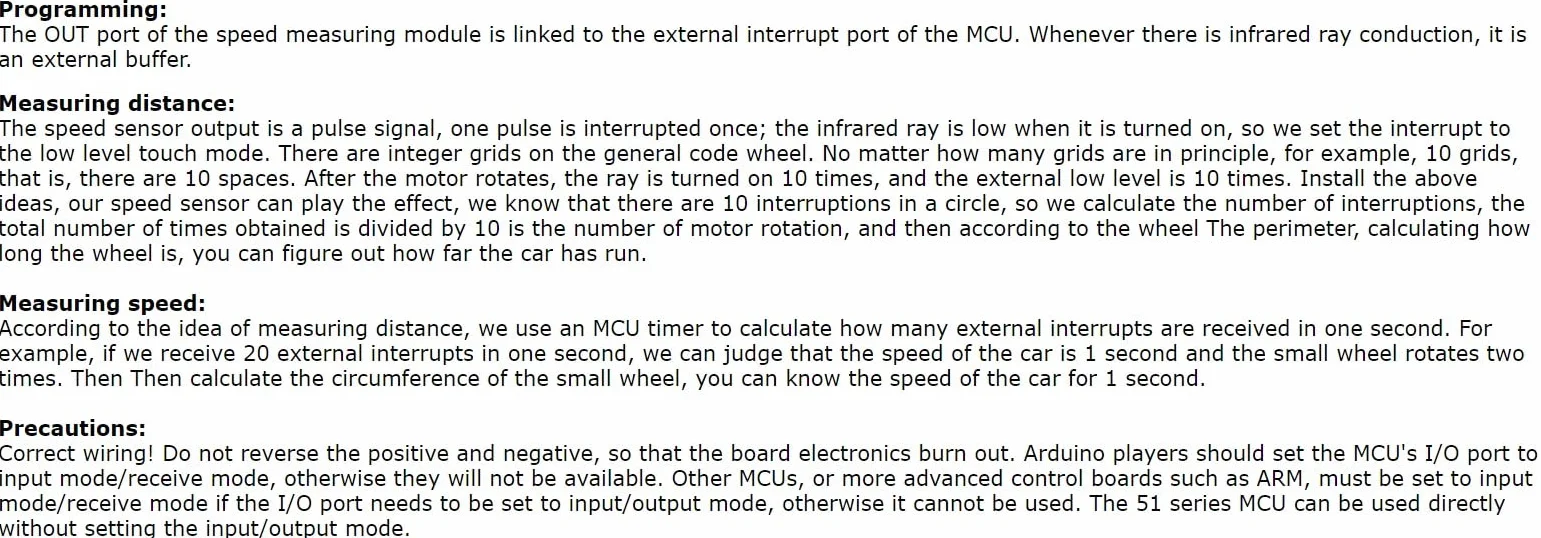

- 【Programación】✔La interfaz de salida OUT se puede conectar directamente al puerto IO de la MCU. ✔Generalmente se conecta a una interrupción externa para detectar si el sensor tiene oclusión. ✔Por ejemplo, la rueda del código del motor puede detectar la velocidad del motor. ✔El puerto de SALIDA del módulo de medición de velocidad está vinculado al puerto de interrupción externo de la MCU. Siempre que hay conducción de rayos infrarrojos, es un amortiguador externo.
- 【Medición】✔Distancia de medición: la salida del sensor de velocidad es una señal de pulso, un pulso se interrumpe una vez; el rayo infrarrojo es bajo cuando está encendido, por lo que configuramos la interrupción en el modo táctil de bajo nivel. ✔Velocidad de medición: de acuerdo con la idea de medir la distancia, usamos un temporizador MCU para calcular cuántas interrupciones externas se reciben en un segundo.
- 【Precauciones】✔¡Cableado correcto! No invierta el positivo y el negativo, de modo que los componentes electrónicos de la placa se quemen. ✔Los jugadores de Arduino deben configurar el puerto de E/S de la MCU en modo de entrada/modo de recepción; de lo contrario, no estarán disponibles. ✔Otros MCU, o tableros de control más avanzados, deben configurarse en modo de entrada/modo de recepción si el puerto de E/S debe configurarse en modo de entrada/salida,
